Généralités sur les points de référence

Les points de référence de BarTender peuvent vous aider à :

Chaque objet ou contrôle dispose d’un point de référence d’objet unique et d’un point de référence du modèle unique configuré indépendamment pour chaque objet ou contrôle. Par souci de simplification, la rubrique ci-dessous emploie des modèles et des objets pour décrire le fonctionnement des points de référence, mais toutes ces informations s’appliquent à l’identique aux formulaires de saisie de données et aux contrôles.

Dans les images ci-dessous, les cadres rouges illustrent les options du point de référence à des fins de démonstration visuelle uniquement. Ils n’apparaissent pas sur le modèle ni sur l’objet réel.

Les points de référence suivants sont disponibles :

ClosedPoint de référence du modèle

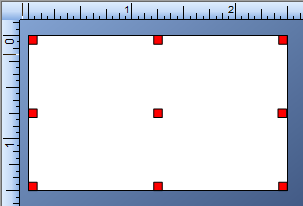

Le point de référence du modèle désigne l’un des neuf points de la zone de création utilisés par BarTender pour positionner les objets. Vous pouvez sélectionner le point de référence du modèle pour un objet à travers la boîte de dialogue Paramètres avancés de position. Cet objet sera positionné sur le modèle par rapport au point de référence du modèle. Les options disponibles pour le point de référence du modèle sont encadrées en rouge sur l’image suivante. L’option Haut gauche est la valeur par défaut.

Si le modèle est elliptique ou arrondi, les neuf points de référence possibles sont le centre et les points autour du périmètre d’un rectangle invisible dont les lignes opèrent une intersection avec le modèle en ses points le plus haut, le plus bas, le plus à droite et le plus à gauche.

ClosedPoint de référence d’objet

Le point de référence d’un objet désigne l’un des neuf points de l’objet utilisés par BarTender pour positionner les objets par rapport au point de référence du modèle. Le point de référence d’un objet peut être configuré sur la page de propriétés Position de l’objet. Les options disponibles pour le point de référence d’un objet sont encadrées en rouge sur l’image suivante. L’option Haut gauche est la valeur par défaut.

Les points de référence des objets code barres n’incluent pas la zone visible en clair.

Si l’objet est elliptique, arrondi ou de forme autre que rectangulaire, les neuf points de référence possibles sont le centre et les points autour du périmètre d’un rectangle invisible dont les lignes opèrent une intersection avec l’objet en ses points le plus haut, le plus bas, le plus à droite et le plus à gauche.

L’option Aligner à objet ou règle, qui aide à déplacer les objets sur votre modèle, peut aussi entraîner la réinitialisation du point de référence des objets. Pour en savoir plus, reportez-vous à la rubrique Aligner des objets automatiquement.

Utiliser les points de référence pour positionner des objets

Comme indiqué ci-dessus, BarTender utilise le point de référence d’un objet pour le positionner par rapport à son point de référence du modèle. Le mode de positionnement de l’objet selon ses deux points de référence est déterminé par les coordonnées X et Y de l’objet définies sur sa page de propriétés Position. La coordonnée X désigne la distance entre le point de référence droit ou gauche de l’objet et le point de référence du modèle. La coordonnée Y désigne la distance entre le point de référence haut ou bas de l’objet et le point de référence du modèle.

Les valeurs négatives sont prises en charge pour les coordonnées X et Y. Pour en savoir plus sur leur impact sur la position d’un objet par rapport au point de référence du modèle, reportez-vous à la page de propriétés Position.

Dès que vous modifiez les points de référence, BarTender actualise automatiquement les coordonnées X et Y par des valeurs qui reflètent la position actuelle de l’objet au lieu de déplacer l’objet conformément au nouveau point de référence.

Exemple :

L’image ci-dessous illustre un modèle de 1 x 2 pouces. Le point de référence du modèle de l’objet est Haut gauche, comme le point de référence de l’objet. Les coordonnées X et Y de l’objet sont toutes deux définies sur 0,5 pouce. Conformément à ces paramètres, le point de référence de l’objet est placé à 0,5 pouce en dessous et 0,5 pouce à droite du point de référence du modèle (le coin supérieur gauche du modèle).

L’image ci-dessous montre l’objet positionné à 0,25 pouce du coin supérieur gauche du modèle. De nombreuses méthodes permettent de placer l’objet à l’emplacement désiré, y compris celles-ci :

Le point de référence de l’objet d’un objet ligne reste toujours le centre de la ligne. En outre, il n’est pas nécessaire de spécifier la position d’une ligne en termes de coordonnées X et Y du point de référence de l’objet par rapport au point de référence du modèle. Vous pouvez utiliser les coordonnées X et Y de l’une ou l’autre extrémité de la ligne (par rapport au point de référence du modèle).
